电源防雷器产品在UPS中的应用问题

发布日期:2020-08-23浏览次数:1649标签:电源防雷器安装示意图

在UPS供电系统中防雷器出现问题和不间断电源(UPS)出现问题是一样的,同样会给不间断电源的使用和维护带来极大的不便,在较低成本的条件下,选择设计适当的防雷产品,已经成为UPS应用的重要一环。

一、不间断电源(UPS)应用中的“防雷”误区
  1.误区之二:廉价“防雷器”也防雷
不少用户出于对相关规定的考虑,要求不间断电源(UPS)在较低价格的条件下,也要配置“防雷器”,个别厂家为了“满足”用户要求,随便装个小压敏电阻也称作“有防雷”。事实上,一般小通流容量的压敏电阻只能具备一定的防雷保护作用,如果确实需要防雷,就必须考虑足够的通流容量器件及相关的成本。
  2.误区之一:“防雷器”只是防雷
  在不间断电源(UPS)实际应用中,经常会遇到这种情况:明明是晴空万里,感觉不到任何雷电的现象,不间断电源(UPS)内置的“防雷器”却损坏了。用户说是不间断电源(UPS)机器质量有问题,可不间断电源(UPS)本身却仍然可以继续正常工作。
  如果附近没有重型的动力设备,要想用“操作过电压”来说服用户,恐怕也不太容易。事实上,国外对此类普通低压配电线路上的各种电压浪涌情况,也有不少统计和报道。例如美国的一则统计表明:在10000小时内,在线间发生的各种电压值浪涌的次数,超出原工作电压一倍以上的浪涌电压次数达到800余次,其中超过1000V的就有300余次。可想而知,根本不需要雷电作用,要让“防雷器”动作或损坏,是完全可能的。

二、不间断电源(UPS)的防雷保护需求
  不间断电源(UPS)作为供电系统,必然存在来自多个方面的线路连接,包括市电交流输入、不间断电源(UPS)交流输出、通信接口等。严格来说,这三个端口都应设置防雷保护。本文主要讨论交流端口的操作防雷保护问题。不间断电源(UPS)的防雷保护包含两重的意义:一方面,来自外部的各种浪涌或电压尖峰对不间断电源(UPS)构成一定影响,需要进行防护;另一方面,这些浪涌或电压尖峰有可能透过不间断电源(UPS)影响到负载,必要时也需要进行防护。

三、小容量不间断电源(UPS)的电源防雷保护特征
  配置大型不间断电源(UPS)的数据中心或控制中心,其所在的建筑物或机房一般都具备比较完善的整体防雷系统,到达不间断电源(UPS)端的过电压残值不高;而小不间断电源(UPS)的使用环境则比较差,除了防雷,还要考虑对周边电网上的操作过电压的浪涌冲击防护。
  另一方面,大型不间断电源(UPS)成本空间较多,防护方案容易实现;而小不间断电源(UPS)则成本捉襟见肘,所能采用的防护手段和器件有限。

四、小容量不间断电源(UPS)的电源防雷保护方案

防雷保护措施的效果和成本与其器件和方案的选择有着重要的关系。选择较低动作电压和较大通流容量的防雷器器件可以降低其残压,但动作电压太低会由于电源的不稳造成防雷器器件频繁动作而提前失效,通流容量较大则造成防护成本过高。通常情况下,小容量不间断电源(UPS)主要还不是考虑防雷,而是对电源操作过电压的防护。

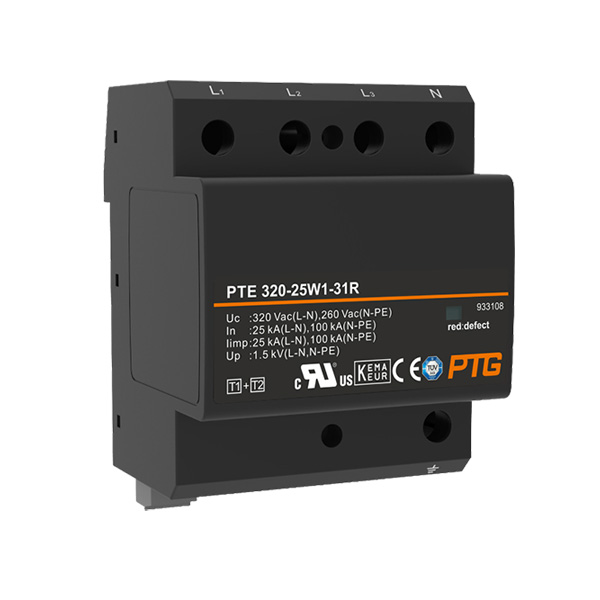

普泰电气提供的SPD,防雷器用于风力发电,光伏发电,通讯系统,建筑及数据中心,港口设备,轨道交通,高速公路,石油石化等各个领域,价格优惠,欢询咨询:0755-29785926。
